Яркий задний ход ваз 2112

Фонари заднего хода Авто ваз имеют стандартные лампы мощностью 25Вт. Иногда этого не хватает, чтоб увидеть препятствия при езде задним ходом в ночное время. Решит проблему можно маленьким тюнингом, который позволит сделать задние габариты Авто ваз ярче.

Лампы галогенные H1 в фонари задний ход ВАЗ

Смысл доработки состоит в том, чтоб поставить галогенки в задние фары еще большей мощности. Чтоб сделать лучше свет фары заднего хода было решено поставить лампу H1 60Вт.

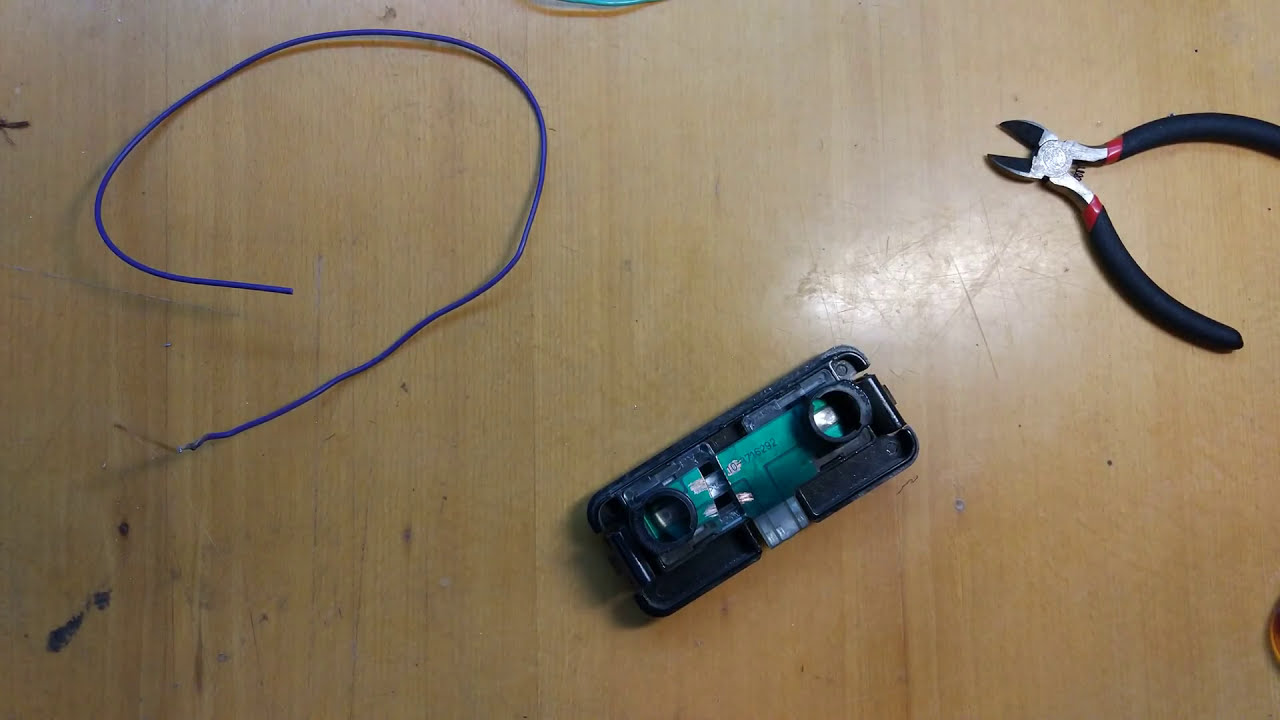

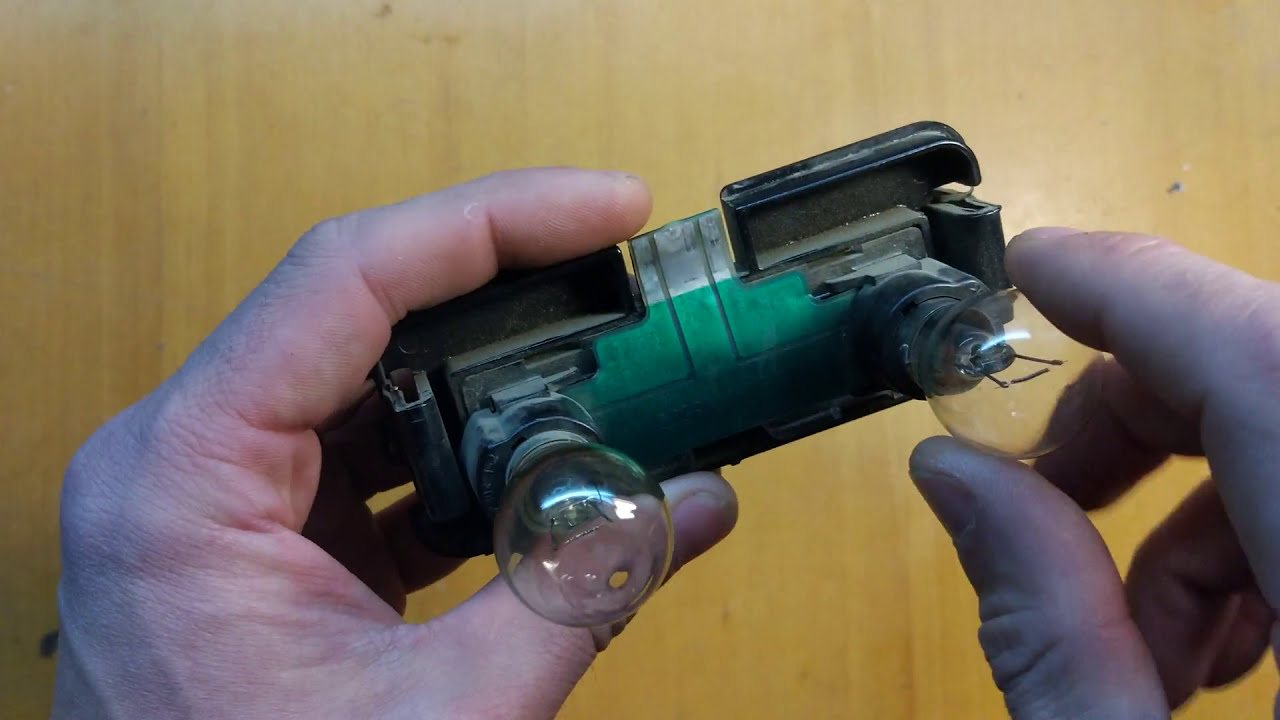

Плата заднего фонаря вынимается и разбирается со стороны ламп заднего хода. Разметим как можно поточнее то место, где станет лампа Н1 (в центре отражателя, ориентируемся на положения стоявшей лампы), сверлим 2 отверстие диаметром в 3 мм и сточим пластик между ними напильником. Так же сверлим 2 отверстие для крепежа диаметром в 4мм.

Дальше закрепим на два винта, для стойкости под лампу подложил по две гайки с каждой стороны, к контакту подключаем клемму «мама».

Провода паял прямо к плате. Для хорошего контакта и корпуса лампы минус подвел к винту через клемму.

Галогенные лампы H3 в фаре заднего хода

На вторую сторону задних фар поставил лампу H3. Понадобилась: пружинка нужной длины, провод с клеммой «папа» и половина скрепки.

Для провода лампы сделаем пропил в патроне при помощи напильника (Рис 1).

На лампе имеются плоское отверстия. Туда и вставляем гнездо «папа» с проводом.

Фиксируем лампу в патроне с помощью пружинки, а из скрепки сделаем крючки для зацепления

Выведем провода через пропил и паяем к плате (для провода от лампы применяем доп подключение). Сейчас яркость света заднего хода несколько лучше.

Подключаем галогенки в качестве фар заднего хода

Т.к. на лампах 55Вт установлен предохранитель в 10А, а в данном случае через предохранитель F19 (кроме остального оборудования) мы присоединяем 2 лампы по 60Вт. Чтоб снять нагрузку с предохранителя F19, так же с включателя света заднего хода можете поставить реле.

Контакт 2 с включателя подсоединим к контакту 85 реле, а 86 контакт проходит на массу. Провод, который отключили от контакта 2 включателя, подсоединим к контакту 87 реле. На контакт 30 реле даем питание +12в: можете взять с аккумулятора, но лучше подключится к Ш2-16 (плюс подаётся после вкл. зажигания в авто). Реле размещаем на монтажном модулем.

Читайте также:  Размеры жиклеров на карбюраторе дааз 2107

Галогенные лампы G-4 в задний ход ВАЗ

Второй вариант предлагает применять в фарах галогенки 20-ти и 35-ти Вт под цоколь G-4.

Разбиваем колбу обычной лампочки, а остатки убираем пинцетом. Цоколь-держатель галогенки вставляем вовнутрь и запаиваем проводки.

Чтоб закрепить патрон галогенки в железном цоколе надо зальём его силиконовым герметиком.

А чтоб герметик залил все полости между патроном и железным цоколем равномерно, надо пользоваться шприцом без иглы.

Надо учесть, что галогенная лампа греется посильнее простой лампы (до 350-450 градусов), паять обычным припоем выводы такой лампы запрещается, надо применять керамический патрон. Так как площадь контакта лампы с патроном мала, то сам патрон не очень греется. Герметик может сохранять форму при нагреве до 340 градусов.

Сопоставление света ламп: штатной 21-Вт, галогенной 20-ваттной и галогенки 35-Вт.

Яркость простой 21-Вт лампы от 20-Вт галогенки на глаз не различается.

А 35-Вт галогенка на глаз уже явно ярче, на снимке это четко видно.

Стоимость вопросов 2у.е.

Светодиоды в фары заднего хода значительно добавит яркости света при парковке.

Тоже стоит учесть, что светодиоды не греются так как галогенные лампы.

Как установить ксеноновые лампы в задний ход

Сперва я переработал колодки под лампы, чтоб была правильная полярность. Разрезал шлейф, 2 полосы шириной 2-3 миллиметров, спаял провода

Потом снял патрон для лампы заднего хода, это легко, она закреплена на защелках (снимок 2).

Вырезал из нержавейки, по размеру входил во вовнутрь фонаря, просверлил отверстия под лампу, закрепил все шурупами (снимок 3 и 4). Модули розжига возможно расположить в любом месте.

Ксенон в задние габариты (подключение): подключать модули от питания проводов фонарей заднего хода не стал, применял их для питания реле, «+» на модули взял от реле с двигателя очистителя стекла.

Результатом доволен, а еще более довольна моя жена, по ее просьбе и делал эту переделку. При желании возможно все просто переделать назад.

Если Ваши фонари заднего хода не светятся должным образом, тогда поменяйте стандартные лампы накаливания на галогенные либо светодиодные. Желаете, чтоб было очень ярко, тогда поставите ксенон в задние фары. Альтернатива всему возможно фотокамера заднего вида либо парктроник.

Многие владельцы «десяток» жалуются на недостаток света при движении задним ходом. Между тем движение «в темную» небезопасно и неудобно. Что можно сделать?

На старых машинах, типа «классики», борьбу с темнотой сзади часто решают «в лоб» – установкой дополнительной фары под задний бампер. Для «десятки» такое решение подойдет частично – висящая сзади противотуманка однозначно испортит неплохой внешний вид этого автомобиля. Между тем, приделать сзади дополнительное освещение можно, но несколько по-другому.

Читайте также:  Через сколько чистить дроссельную заслонку

Сначала же рассмотрим наиболее легкие варианты, а потом, в конце статьи, поставим на задний бампер ВАЗ-2110 дополнительную фару.

Сила света задних фонарей

Если на «десятке» не хватает света при движении задним ходом и хочется улучшить освещение, для начала стоит убедиться, что соответствующие фонари работают как надо. Причин, по которым они могут светить тускло – хоть отбавляй. Это:

— Старые лампочки с почерневшей колбой, работающие на грани перегорания. Нужно проверить состояние ламп и, в случае необходимости, поменять их на новые.

— Загрязненные изнутри плафоны фонарей. Промыть их нелегко. Делать это придется тонкой длинной палочкой с намотанной тряпкой через отверстие лампочки

— Некачественный помутневший пластик плафонов (актуально для замененных не заводских фонарей, например, после ДТП). В этом случае нужно заменить плафоны на заводские, которые, как правило, не мутнеют.

— И, конечно же, «фирменные» болячки ВАЗов – шлейфы задних фонарей. Эту неисправность разберем отдельно.

Напряжение к лампочкам задних фонарей на ВАЗ-2110 подводится не проводами а через шлейф. Он представляет собой гибкую зеленую ленту с токопроводящими дорожками. В одном месте к шлейфу подключается колодка с проводами и дальше ток идет по дорожкам к лампам.

Проблема в том, что шлейфы крайне ненадежны: они ломаются, истираются, из-за чего дорожки способны электрически сообщаться друг с другом. Все это приводит к тому, что задние фонари начинают работать, как попало. Наверняка каждый видел, как на «десятке» при нажатии на тормоз вместо стоп-сигнала включается, например, правый поворотник и левый габарит. Такое «чудо» случается именно из-за шлейфов.

Задние фонари соединены с «массой» также через шлейф. Соответственно, если «массовая» дорожка будет не совсем исправной, то и «масса» будет плохой. Лампы при этом будет светиться тускло. Это тоже может стать причиной плохого света заднего хода на ВАЗ-2110.

Совет: Если фонари светят нормально, но света все равно не хватает и при этом не хочется заморачиваться с установкой дополнительных устройств, то можно при движении назад включать задние противотуманки. Это хоть немного, но добавит света.

Дополнительное освещение заднего хода на ВАЗ-2110

Если же со штатными фонарями все хорошо, то и на «десятку» можно установить дополнительную заднюю фару. Сделать это несколько сложнее, чем на той же «классике», потому что нужно выполнить установку красиво. Исходя из тех же соображений красоты, лучше, если фара будет узкой. Тогда она не будет бросаться в глаза. Вместо противотуманки можно использовать мощную фару дневного ходового света на светодиодах.

Читайте также:  Как проверить форсунки инжектора

Подвешенная к заднему бамперу фара на «десятке» будет смотреться странновато, поэтому ее нужно установить прямо в бампер. Он пластиковый, поэтому подготовить отверстие под фару будет достаточно просто. Необходимо точно соблюсти размеры таким образом, чтобы фара установилась в отверстие внатяг. Закрепить ее в бампере можно крепким водостойким клеем. Бампер не испытывает больших нагрузок на кручение или излом, поэтому крепление клеем будет достаточно надежным.

Подключить дополнительную фару нужно от провода, который питает штатные задние фонари. Тогда дополнительный свет будет зажигаться параллельно с основным при включении задней передачи. Подключиться к проводу удобнее всего в багажнике. Для этого нужно отогнуть ковролин пола с левого крыла и найти жгут проводов.

За питание задних фонарей отвечает зеленый провод. Это можно проверить, если при включенном зажигании и неработающем двигателе включить заднюю передачу и проверить наличие напряжения на указанном проводе. Соответственно, при выключенной задней передаче напряжения на нем быть не должно.

Присоединить свой провод к штатному можно методом скрутки или «официально» клеммами. В любом случае, место соединения нужно заизолировать изолентой. Дальше нужно провести новый провод из багажника под бампер. Для этого придется просверлить отверстие в полу багажника. После окончания работ, важно замазать отверстие любым герметиком, чтобы исключить попадание воды в багажник. «Массовый» провод от дополнительной фары нужно соединить с металлом кузова автомобиля в любом удобном месте при помощи клеммы «под болт».

Теперь, при включении задней передачи, вместе с заводскими фонарями будет включаться и ваша дополнительная фара. Как правило, задняя передача, включена недолго, поэтому фара не успеет нагреться. Если же есть опасения за пластик бампера, то стоит выбрать светодиодную фару дневного ходового света. Светодиоды не имеют сильного нагрева во время работы, поэтому такая фара будет абсолютно безопасна для бампера.
